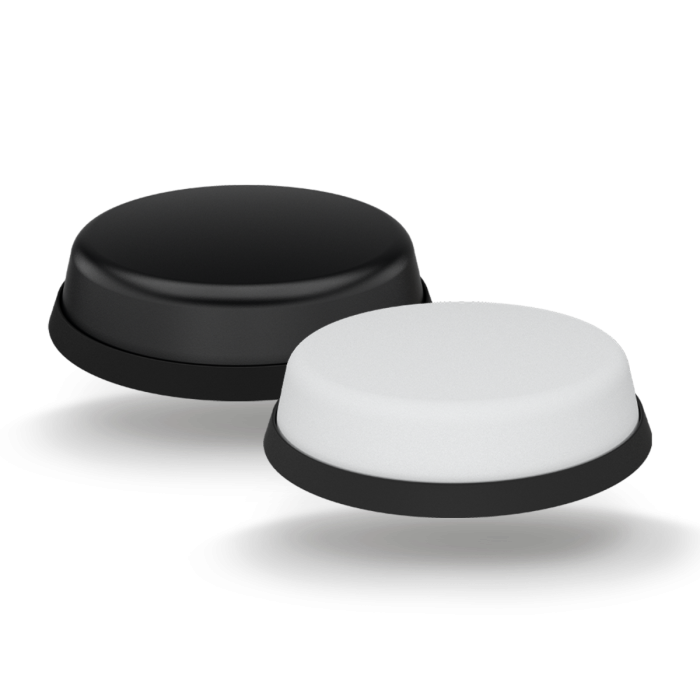

LXMX-24-72-X Ultra Low Profile WiFi/5G MiMo Antenna

SKU: LXMX-24-72-X


Optimised antenna solution for WiFi 6e/7 and some 5G applications

Key Features:

  • Ultra Low Profile
  • Covers WiFi, 4G and 5G frequencies from 2.3-7.2GHz
  • 2×2, 3×3 or 4×4 MiMo
  • IP69K and IK10

Description

The L[X]M[X]-24-72-[X] range has been designed to provide an optimised antenna solution for WiFi 6e / 7 and some 5G  applications requiring 2×2, 3×3 or 4×4  MiMo capability in a very low profile package.

The compact, robust, low-profile housing contains up to four elements covering WiFi 6e, 4G and 5G  frequencies from 2396-7125MHz with optimised isolation and low correlation co-efficient.

The antenna can be fitted on a conductive or non-conductive panel for device mounted, fixed site or vehicle applications.

The antenna is supplied with integrated flame retardant CS32 cables  (Compliant to UN ECE R 118  and EN45545-2) and a halogen free flame retardant radome which is ingress protected to IP69K and vandal resistant to IK10 when correctly installed.



Download

More Information

Brand Panorama Antennas
Specifications

ELECTRICAL DATA

Pattern

Omnidirectional

Max Input Power(W)

10

Typical VSWR

<2:1; < 2:1

Frequency Range | Gain

Check the part number table

Cellular LTE Elements

No

WIFI Elements

4 x 4 MIMO; 2 x 2 MIMO; 3 x 3 MIMO

UHF Elements

No

GPS DATA

GPS Frequency Range

1559-1612MHz

LNA GAIN (dB)

26dB; 26

Number of GPS Elements

1 Module; No

MECHANICAL DATA

Colour

Black; White

Height

32 (mm) | 1.26 (in)

Diameter

123 (mm) | 4.84 (in)

Operating Temperature

-40°/ +80°C (-40.0°/ +176.0°F)

CABLE DATA

Cable Length – LTE

5 (m) | 16.40 (ft)

Cable length – GPS

5 (m) | 16.40 (ft)

Cable Length – WIFI

min: 0.5 (m) | 1.64 (ft); max: 5 (m) | 16.4 (ft)

Cable Type (LTE)

FR CS32; CS32

Cable Type (GPS)

FR RG174

Cable Type (WIFI)

FR CS32

TERMINATION DATA

Connector (WIFI)

SMA Rev Pol; Reverse Polarity SMA; SMA (m); N (f); QMA Plug (m); Right Angled N

Connector (GPS)

SMA (m)

Connector (LTE)

SMA (m)

MOUNTING DATA

Mounting Type Fixed

Panel

Mounting Type Temp

Body Worn

Mounting Methods

Panel; Body Worn

APPROVALS DATA

IP Rating

IK10; IP69K

Cable Flammability

EN45545-2 HL3; UN ECE R118

TECHNOLOGY DATA

Technology

GPS; WIFI MIMO; WIFI; 5G; CBRS; GNSS; WIFI 6E; AM/FM

Ordering Information

SKU

Colour

Frequency Range | Gain

GPS

WIFI

LGM2-24-72-5RPSP

Black

2300 – 7200MHz |

1 Module

2 x 2 MIMO

5m

5m

SMA (m)

SMA Rev Pol

LGM2-24-72-5SP

Black

2300 – 7200MHz |

1 Module

2 x 2 MIMO

5m

No Cable

SMA (m)

No Connector

LGM2W-24-72-5RPSP

White

2300 – 7200MHz |

1 Module

2 x 2 MIMO

5m

5m

SMA (m)

SMA Rev Pol

LGM2W-24-72-5SP

White

2300 – 7200MHz |

1 Module

2 x 2 MIMO

5m

No Cable

SMA (m)

No Connector

LGM3-24-72-5RPSP

Black

2300 – 7200MHz |

1 Module

3 x 3 MIMO

5m

5m

SMA (m)

SMA Rev Pol

LGM3-24-72-5SP

Black

2300 – 7200MHz |

1 Module

3 x 3 MIMO

No Cable

5m

SMA (m)

No Connector

LGM3W-24-72-5RPSP

White

2300 – 7200MHz |

1 Module

3 x 3 MIMO

5m

5m

SMA (m)

SMA Rev Pol

LGM3W-24-72-5SP

White

2300 – 7200MHz |

1 Module

3 x 3 MIMO

5m

No Cable

SMA (m)

No Connector

LGM4-24-72-5RPSP

Black

2300 – 7200MHz |

1 Module

4 x 4 MIMO

5m

5m

SMA (m)

Reverse Polarity SMA

LGM4-24-72-5SP

Black

2300 – 7200MHz |

1 Module

4 x 4 MIMO

5m

No Cable

SMA (m)

No Connector

LGM4W-24-72-5SP

White

2300 – 7200MHz |

1 Module

4 x 4 MIMO

5m

No Cable

SMA (m)

No Connector

LPM2-24-72-5RPSP

Black

2300 – 7200MHz |

No

2 x 2 MIMO

5m

SMA Rev Pol

LPM2-24-72-5SP

Black

2300 – 7200MHz | 10dBi

No

2 x 2 MIMO

5m

SMA (m)

LPM2W-24-72-2RPSP

White

2300 – 7200MHz |

No

2 x 2 MIMO

2m

Reverse Polarity SMA

LPM2W-24-72-5SP

White

2300 – 7200MHz |

No

2 x 2 MIMO

No Cable

No Connector

LPM3-24-72-5RPSP

Black

2300 – 7200MHz |

No

3 x 3 MIMO

5m

SMA Rev Pol

LPM3-24-72-5SP

Black

2300 – 7200MHz |

No

3 x 3 MIMO

No Cable

No Connector

LPM3W-24-72-5RPSP

White

2300 – 7200MHz |

No

3 x 3 MIMO

5m

SMA Rev Pol

LPM3W-24-72-5SP

White

2300 – 7200MHz |

No

3 x 3 MIMO

No Cable

No Connector

LPM4-24-72-05NJ

Black

2300 – 7200MHz |

No

4 x 4 MIMO

0.5m

N (f)

LPM4-24-72-5RPSP

Black

2300 – 7200MHz |

No

4 x 4 MIMO

5m

SMA Rev Pol

LPM4W-24-72-2QMAP

White

2300 – 7200MHz |

No

4 x 4 MIMO

2m

QMA Plug (m)

LPM4W-24-72-2RANP

White

2300 – 7200MHz |

No

4 x 4 MIMO

2m

Right Angled N

LPM4W-24-72-2RPSP

White

2300 – 7200MHz |

No

4 x 4 MIMO

2m

Reverse Polarity SMA

LPM4W-24-72-5RPSP

White

2300 – 7200MHz |

No

4 x 4 MIMO

5m

SMA Rev Pol
